Описание

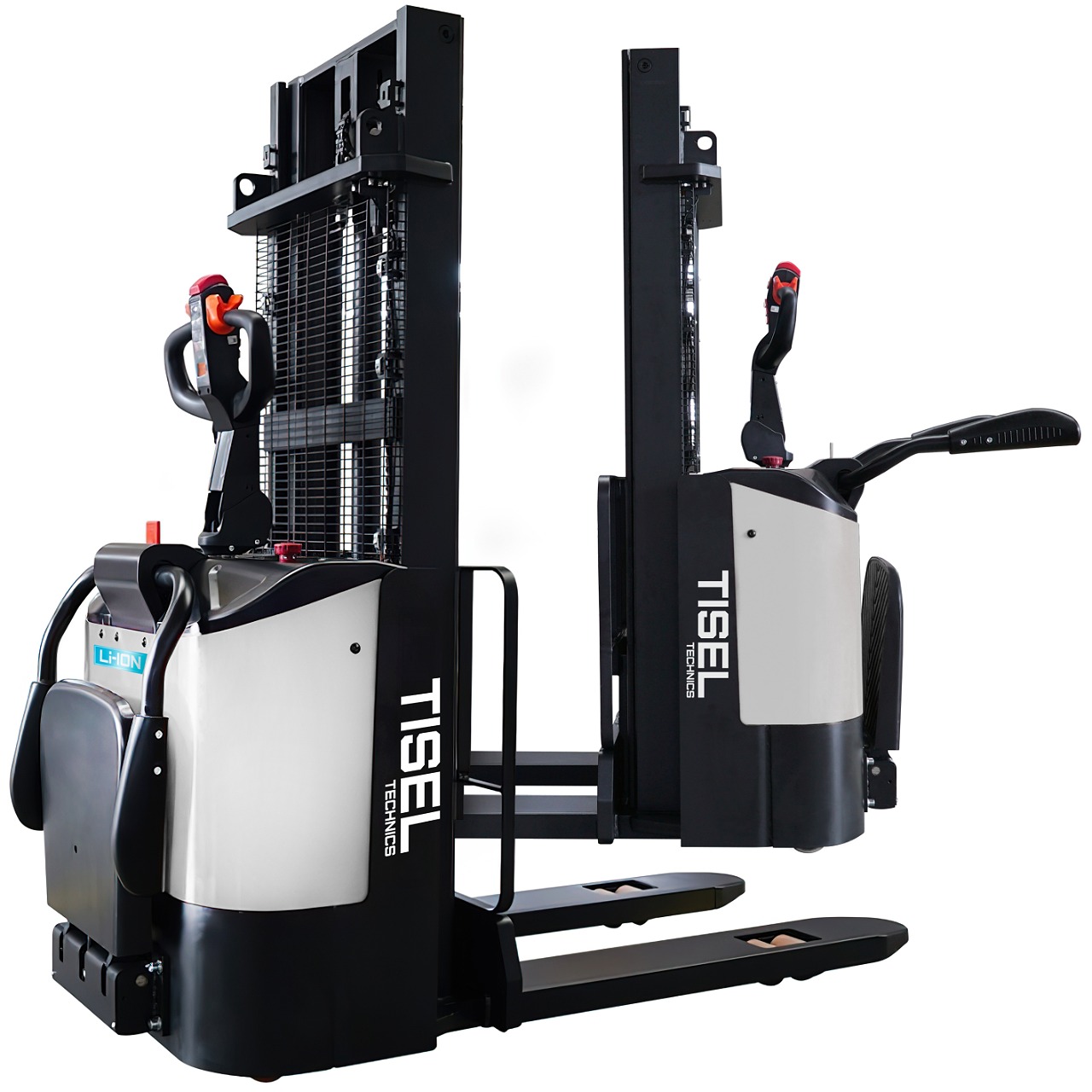

Серия новых штабелеров эконом класса грузоподъемностью 1500 кг, с откидной платформой для оператора со складными боковыми поручнями, ЖК-дисплей с индикатором уровня заряда АКБ: Tisel Technics ES15B — с необслуживаемой АКБ(AGM) 24В/100Aч, зарядное устройство 24В/15Aч; Tisel Technics ES15N — Li-ion батарея 24В/60Aч, зарядное устройство 24В/25Aч.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||||||||||||||||
| Основные параметры | 1.2 | Модель | Tisel ES15B | Tisel ES15N | |||||||||||||||
| 1.3 | Привод: | Электрический (аккумулятор) | Электрический (аккумулятор) | ||||||||||||||||
| 1.4 | Положение оператора | Пеший / Стоя | Пеший / Стоя | ||||||||||||||||
| 1.5 | Грузоподъемность | Q (кг) | 1500 | 1500 | |||||||||||||||
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |||||||||||||||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 770 | 770 | |||||||||||||||
| Массы | 1.9 | Колесная база | y (мм) | 1232 | 1232 | ||||||||||||||
| 2.1 | Масса | кг | 712 | 689 | |||||||||||||||
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 816/ 1396 | 816/ 1396 | |||||||||||||||
| Колеса, ходовая часть | 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 538/ 174 | 538/ 174 | ||||||||||||||
| 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | ||||||||||||||||
| 3.2 | Размер передних (ведущих) колес | Ø210×70 | Ø210×70 | ||||||||||||||||
| 3.3 | Размер задних колес | Ø80×70 | Ø80×70 | ||||||||||||||||
| 3.4 | Дополнительные колеса | Ø100×50 | Ø100×50 | ||||||||||||||||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1x+1/4 | 1x+1/4 | ||||||||||||||||
| 3.6 | Колея передних колес | b10 (мм) | 557 | 557 | |||||||||||||||
| Размеры | 3.7 | Колея задних колес | b11 (мм) | 410/ 525 | 410/ 525 | ||||||||||||||
| 4.2 | Габаритная высота (min) | h1 (мм) | см. таблицу мачт | см. таблицу мачт | |||||||||||||||
| 4.3 | Свободный подъем | h2 (мм) | см. таблицу мачт | см. таблицу мачт | |||||||||||||||
| 4.4 | Высота подъема | h3 (мм) | см. таблицу мачт | см. таблицу мачт | |||||||||||||||
| 4.5 | Габаритная высота (max) | h4 (мм) | см. таблицу мачт | см. таблицу мачт | |||||||||||||||
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1100/ 1360 | 1100/ 1360 | |||||||||||||||
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | 85 | |||||||||||||||
| 4.19 | Общая длина | l1 (мм) | 1867 | 1867 | |||||||||||||||
| 4.20 | Длина до фронта вил | l2 (мм) | 717 | 717 | |||||||||||||||
| 4.21 | Общая ширина | b1 (мм) | 820 | 820 | |||||||||||||||
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | |||||||||||||||
| 4.25 | Ширина установки вил | b5 (мм) | 570/ 685 | 570/ 685 | |||||||||||||||
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 25 | 25 | |||||||||||||||
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2330 | 2330 | |||||||||||||||
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2275 | 2275 | |||||||||||||||
| Характеристики | 4.35 | Радиус разворота | Wa (мм) | 1487 | 1487 | ||||||||||||||
| 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4,0/ 4,2 | 4,0/ 4,2 | |||||||||||||||
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 90/ 129 | 90/ 129 | |||||||||||||||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 148/ 86 | 148/ 86 | |||||||||||||||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/10 | 5/10 | |||||||||||||||
| Параметры электрической системы | 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | |||||||||||||||
| 6.1 | Мощность двигателя движения | кВт | 0,75 | 0,75 | |||||||||||||||
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | 2,2 | |||||||||||||||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 2×12/ 106 | 24/ 60 | |||||||||||||||
| 6.5 | Масса АКБ | кг | 2х34 | 45 | |||||||||||||||
| Другое | 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,70 | 0,61 | ||||||||||||||
| 8.1 | Тип управления ходом | DC | DC | ||||||||||||||||
| 8.4 | Уровень шума | дБ(А) |
