Описание

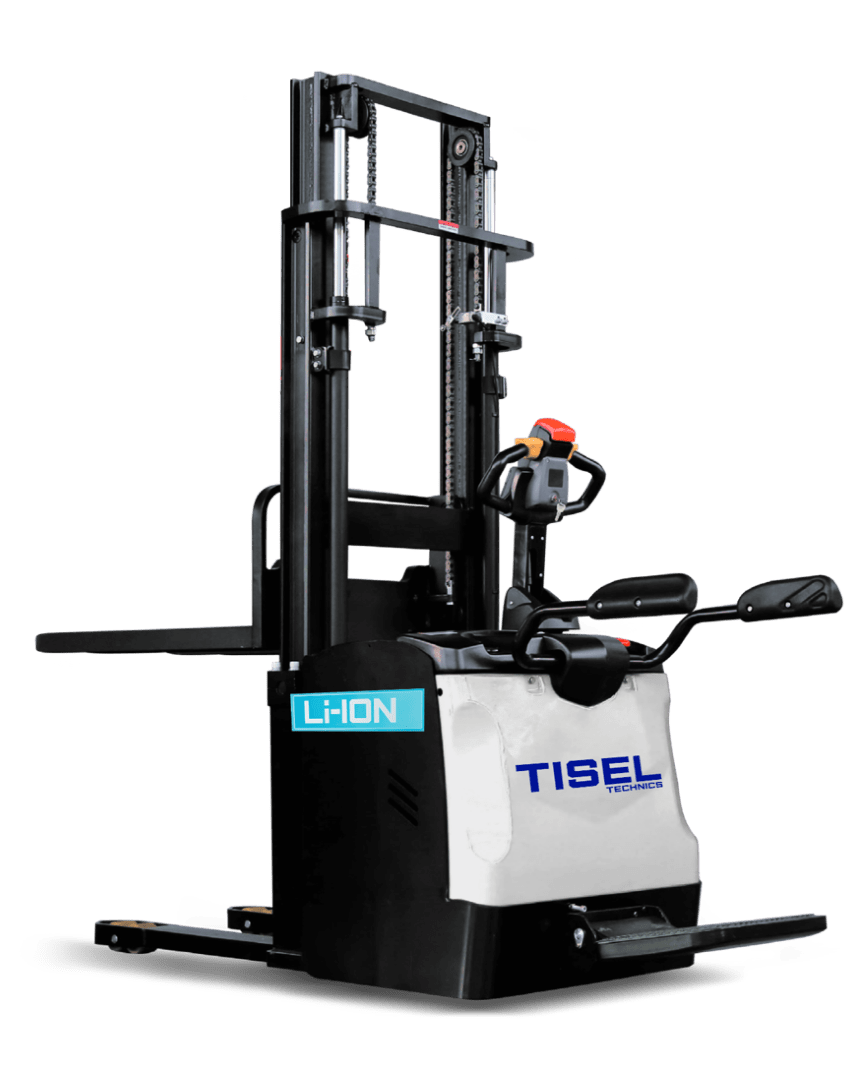

Самоходный штабелер Tisel ES120 Li-ion FTX 450 EPS-PL-SBC грузоподъемностью 2 тонны с высотой подъема 4.5 м, мачта трехсекционная со свободным ходом, боковая замена АКБ, откидная платформа оператора с поручнями, пропорциональный ход вил, EPS — электроусилитель рулевого управления. Комплектация: AC-двигатель хода, ЖК-дисплей с индикатором уровня заряда АКБ с возможностью отображения сервисных ошибок и со счетчиком моточасов, свинцово-кислотная аккумуляторная батарея, внешнее зарядное устройство. Устойчивая и эргономичная конструкция позволяет оператору комфортно работать на складах с большими расстояниями между функциональными зонами, а также в стеллажных системах с большим количеством секций.
Инновационные разработки, внедренные в штабелер Tisel ES120 Li-ion FTX 450 EPS-PL-SBC
Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электросистема управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое потребление энергии. На основе современных технологий AC (технология переменного тока) произведены и установлены новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, используемая в самоходном штабелере Tisel ES120 Li-ion FTX450, представляющая собой модернизированную сверхпрочную трехсекционную мачту с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, увеличенный запас при подъеме груза на максимальную высоту.
Широкообзорная мачта с пропорциональным подъемом вил:
Защитный экран PLEXGLASS ® для идеального обзора и безопасности,
Точность выполнения операций.
Li-ion аккумулятор:
Турбо зарядка до 50% за 40 минут
Максимальный заряд от двух часов
Экономия до 35% на электроэнергии при зарядке
Герметичный корпус и эталонная надёжности
Увеличение эффективности работы в 2 раза за счёт АКБ с Li-ION технологией
Экологически чистый источник питания.
Боковая замена АКБ: удобный и облегченный процесс замены батареи.
Система боковой устойчивости: автоматическое уменьшение скорости движения штабелера при вхождении его в поворот.
Электроусилитель ручки управления:
Максимальная манёвренность в рабочем коридоре,
Лёгкость в управлении (установлен сервопривод),
Наличие EPS системы ускоряет обработку грузов, увеличивает срок службы и значительно облегчает работу оператора.
Функциональная ручка F12 TISEL CONTROL®:
Влагозащитная и ударопрочная ручка,
Универсальная под любую руку,
Плавная регулировка скорости подъёма и перемещения,
Кнопка защиты оператора,
Функция «черепаший ход» для безопасной работы в узких коридорах.
Боковые поручни: интегрированы с электронной системой безопасности для защиты оператора при движения штабелёра.
Платформа для оператора: амортизирующий эффект с датчиком присутствия.
Предназначение самоходного штабелера Tisel Technics ES120 Li-ion FTX 450 EPS-PL-SBC
Tisel Technic’s ES120 Li-ion FTX 450 EPS-PL-SBC — это мощный электроштабелер, поднимающий на высоту 4500 мм груз в 2000 кг. Источником питания является безопасный и экологически чистый литий-ионный аккумулятор, обеспечивающий повышенную продолжительность работы и высокую производительность работы оборудования.
Предназначен для оптимизации рабочих процессов на складе или производстве, упрощает перемещение и подъём тяжеловесных грузов, подходит для работы в стесненных условиях за счет компактности и маневренности. Представленная модель доступна для приобретения в городе Москва. Преимуществами являются удобство эксплуатации, надежность, безопасность — системы автоматического замедления и экстренной остановки, экологичность.
Оборудование ускоряет рабочие процессы, снижает нагрузку на персонал и повышает безопасность. Приобретение у Tisel Technic гарантирует доступ к высококачественному и надежному оборудованию для оптимальной работы склада.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198 | |||||
| Характеристики | Рабочие характеристики стандартных штабелеров. | Единица измерения | |||
| 1.1 | Производитель | TISEL TECHNICS | |||
| 1.2 | Модель | ES120 FTX450 | |||
| 1.3 | Привод | Электрический | |||
| 1.4 | Управление | Ведомый оператором | |||
| 1.5 | Номинальная грузоподъемность | 2000 кг. | кг | ||
| 1.6 | Центр нагрузки | 600 | мм | ||
| 1.8 | Расстояние от оси до спинки вил | X | 693 | мм | |
| 1.9 | Колесная база | Y | 1394 | мм | |
| Вес | 2.1 | Собственный вес (включая АКБ) | вкл. батарею | 1350 | кг |
| Колеса, шасси | 3.6 | Колея передних колес | b10 | 634 | мм |
| 3.7 | Колея задних колес | b11 | 410/495 | мм | |
| 3.8 | Дорожный просвет | m1 | 28 | мм | |
| Основные размеры | 4.12 | Высота опущенных вил | h13 | 88 | мм |
| 4.19 | Общая длина | l1 | 2003 | мм | |
| 4.2 | Высота сложенной мачты (min) | h1 | 2022 | мм | |
| 4.21 | Общая ширина | b1 | 860 | мм | |
| 4.24 | Ширина каретки вил | b3 | 800 | мм | |
| 4.25 | Внешняя ширина между вил | b5 | 600/685 | мм | |
| 4.3 | Свободный подъем | h2 | 1590 | мм | |
| 4.33 | Ширина рабочего прохода с поддоном 1000х1200 поперек вил | Ast | 2610/2971 | мм | |
| 4.34 | Ширина рабочего прохода с поддоном 800х1200 вдоль вил | Ast | 2580/2941 | мм | |
| 4.35 | Радиус разворота | Wa | 1738/2099 | мм | |
| 4.4 | Высота подъема | h3 | 4500 | мм | |
| 4.5 | Габаритная высота (max) | h4 | 4960 | мм | |
| 4.9 | Высота ручки управления min/max | h14 | 1150/1480 | мм | |
| Рабочие характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4,5/5 | км/ч |
| 5.2 | Скорость подъема (с грузом/ без груза) | м/с | 0,1/0,16 | м/с | |
| 5.3 | Скорость спуска вил (с грузом/ без груза) | м/с | 0,33/0,23 | м/с | |
| 5.8 | Макс преодолеваемый уклон (с грузом/без груза) | % | 6/12 | % | |
| Электрооборудование | 6.4 | Напряжение/Номинальная емкость батареи, K5 | В/Ач | 230AH/24V, 280AH/24V, 360AH/24V | В/Ач |
| 6.7 | Размер АКБ | д/ш/в | 834/216/630 | мм | |
| Прочее | 8.3 | Уровень шума на уровне головы оператора EN 12053 | 74 | дБ (А) | |
Остаточная грузоподъемность (c=600мм) Qt 800 кг.
Таблица остаточной грузоподъемности штабелеров серии Tisel ES120
